Nuvola di punti: cos’è, come funziona e perché è fondamentale nel rilievo 3D
Indice dei contenuti
Una nuvola di punti (o point cloud) è una rappresentazione tridimensionale ad alta precisione composta da milioni di punti nello spazio, ciascuno con coordinate X, Y, Z. Ogni punto rappresenta una misurazione reale acquisita da tecnologie avanzate come il laser scanner 3D o sistemi LiDAR da drone, ed è il primo passo per costruire un modello digitale fedele alla realtà.
Oggi la nuvola di punti è alla base della digitalizzazione degli immobili, della modellazione BIM e della creazione di digital twin nel Facility e Asset Management.
Come si ottiene una nuvola di punti
La generazione di una nuvola di punti avviene tramite una combinazione di tecnologie e fasi operative. Le più comuni sono:
- Laser scanner 3D terrestre
- Rilievi LiDAR da drone
- Fotogrammetria aerea o da terra
- Integrazione con rilievi topografici
I dati acquisiti vengono elaborati da software specializzati che restituiscono una nuvola di punti ad alta densità, esportabile in formati come .e57, .rcs, .lgs, compatibili con i principali ambienti CAD e BIM.
Le fasi del rilievo laser scanner 3D
Per garantire un’acquisizione precisa e affidabile, Geomap segue una metodologia professionale consolidata:
- Definizione della rete topografica (georeferenziata o locale)
- Posizionamento dei target per l’allineamento delle scansioni
- Scansioni con laser scanner 3D dell’area o dell’edificio
- Rilievo topografico dei target per eliminare errori di accoppiamento
- Acquisizione opzionale di immagini panoramiche 360° per una visualizzazione immersiva
- Post-processing con software per l’unione e la pulizia dei dati
Il risultato è una nuvola di punti densa, precisa e navigabile, pronta per la modellazione.

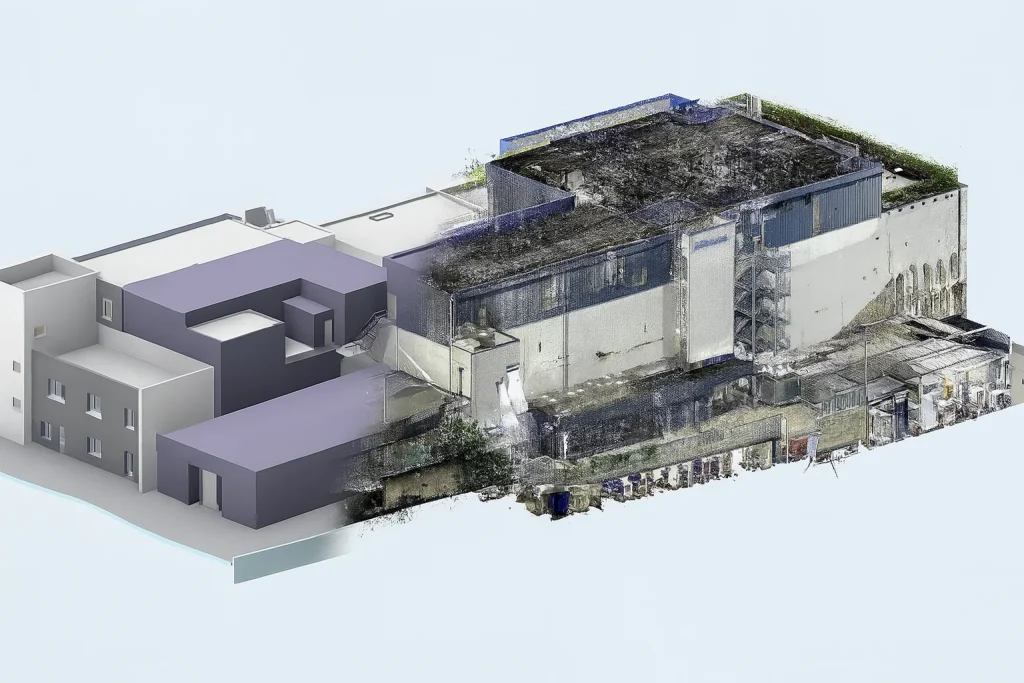

Scan to BIM: dal rilievo al modello digitale
Una delle principali applicazioni della nuvola di punti è la creazione di un modello BIM: un processo noto come Scan-to-BIM. Consiste nella trasformazione dei dati acquisiti dal rilievo 3D in un modello informativo tridimensionale.
Il processo include:
- Classificazione di elementi architettonici e impiantistici
- Definizione di LOD (Level of Development) e LOI (Level of Information)
- Modellazione con software come Edificius (ACCA Software)
Il risultato è un digital twin dell’edificio, integrabile con piattaforme come Geomap FMS per la gestione completa del patrimonio.
A cosa serve una nuvola di punti: le applicazioni
Le applicazioni della nuvola di punti sono molteplici, trasversali a diversi settori:
- 🏗 Architettura e ingegneria: rilievo per progetti di ristrutturazione o restauro
- 🏛 Beni culturali e archeologia: conservazione di edifici storici e monumenti
- 🌍 Geologia e ambiente: mappature del territorio e analisi morfologica
- 🎥 Industria cinematografica e gaming: ambientazioni realistiche per VFX e simulazioni
- 🤖 Robotica e automazione: mappatura per la navigazione autonoma
- 🛡 Sicurezza e ispezioni strutturali: analisi dettagliata degli spazi
In ambito Facility Management, la nuvola di punti consente una gestione data-driven di impianti, cespiti, manutenzioni e controlli normativi.
Perché scegliere Geomap per il rilievo laser scanner
Con oltre 20 anni di esperienza e numerosi progetti in ambito pubblico e privato, Geomap è il partner ideale per:
- Rilievi 3D e rilievi integrati (indoor e outdoor)
- Creazione di nuvole di punti ad alta densità
- Modellazione BIM su misura
- Integrazione con il software Geomap FMS per la gestione digitale del patrimonio
📞 Contattaci per ricevere una consulenza su rilievi 3D, Scan-to-BIM e digitalizzazione dei tuoi immobili.
Domande frequenti
Cos’è una nuvola di punti?
È una rappresentazione digitale tridimensionale composta da milioni di punti rilevati nello spazio. Ogni punto contiene coordinate spaziali che descrivono un oggetto o un ambiente reale.
Come si crea una nuvola di punti?
Tramite tecnologie come laser scanner 3D, LiDAR o fotogrammetria. I dati vengono poi processati in software specializzati.
A cosa serve una nuvola di punti?
Serve per analizzare, modellare e gestire spazi fisici in modo digitale. È utile in architettura, ingegneria, restauro, sorveglianza e robotica.
Cos’è lo Scan-to-BIM?
È il processo di trasformazione della nuvola di punti in un modello BIM informativo utilizzabile per progettazione, manutenzione e gestione.
